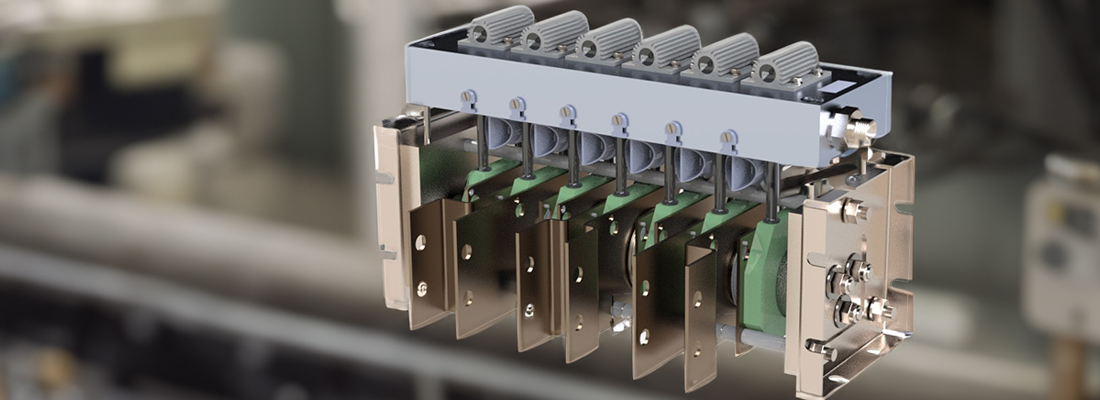

Vloeistofgekoelde gelijkrichters van Littelfuse
Vloeistofgekoelde gelijkrichters maken gebruik van een koelsysteem waarbij een vloeibaar koelmiddel, zoals water of olie, circuleert om de warmte af te voeren die tijdens het rectificatieproces wordt gegenereerd. De gelijkrichtercomponenten, zoals diodes en transformatoren, zijn doorgaans ondergedompeld in of staan in direct contact met het koelmiddel. Het koelmiddel absorbeert de warmte en voert deze weg van de gelijkrichter, waardoor een geschikte bedrijfstemperatuur wordt gehandhaafd.
Vloeistofkoeling wordt vaak toegepast in gelijkrichtersystemen met hoog vermogen, waar de vereisten voor warmteafvoer aanzienlijk zijn. De hoge thermische geleidbaarheid van vloeistoffen maakt een efficiënte warmteoverdracht mogelijk. Hierdoor kan de gelijkrichter grote vermogensbelastingen aan. Vloeistofkoeling wordt vaak aangetroffen in industriële toepassingen.
Geïsoleerde en vloeistofgekoelde gelijkrichters voor maritieme toepassingen
Om de door AC gegenereerde stroom die uw DC-bus voedt te corrigeren, biedt Astrolkwx speciaal ontworpen vloeistofgekoelde driefasige gelijkrichters.
Omdat kraanwater normaal gesproken wordt gebruikt om alle elektronische apparatuur aan boord te koelen, hebben deze gelijkrichters zeer efficiënte geïsoleerde (aluminiumnitride) waterkoelers en kunnen ze tot 3.500 ADC leveren met een ingangsspanning van 3×690 Vac. Deze gelijkrichters zijn zeer compact, eenvoudig te integreren en beschermd door snubbers en temperatuursensoren.
Enkele eigenschappen van de vloeistofgekoelde gelijkrichter
- Maximale rms-waarde van ingangslijnspanning – Elke brug: 690 (±10%) VRMS
- Nominale ingangsstroom: 2781 A
- Nominale uitgangsstroom gelijkstroom: 3421 A
- Maximale waterinlaattemperatuur: 40 °C
- Watertype: kraanwater
- Maximale systeemdruk: 10 Bar
- Omgevingstemperatuurbereik: -25 °C tot +40 °C
- Gewicht: 28 kg
Datasheet
Download de datasheet voor meer productspecificaties en elektrische eigenschappen.
Apparaatbeoordelingen
- Diodetype: W3708MC300
- I2t = 4,5 x 106 A2s
- Piek van apparaat (non-repetitive surge) IFSM = 30.000A
Snubber details
Axiale paneelmontageweerstand in aluminium behuizing, 15R ±5% 100W Type condensator: 1μF, 2800Vdc, 1700Vac
Koelprofiel
Type aluminiumnitridekoeler: XW127EN15A
Montagetestprotocol
Druktest bij 8 bar gedurende 1 uur, isolatietest @ 6KV @ druk Lichte belastingstest 690v ac 930v dc
Waarom de vloeistofgekoelde gelijkrichters van Littelfuse gebruiken?
- Compact ontwerp
- Eenvoudige integratie – Industriestandaard behuizing voor eenvoudige integratie.
- Maatwerkproducten – Littlefuse biedt diverse maatwerkproducten op basis van klantspecifieke en toepassingsspecifieke eisen.
